Maximale Fexibilität und Präzission mit Automation, - Made in Switzerland.
Als schweizer KMU fördern wir auch schweizer Technik, wo immer dies möglich ist.
Beeindruckend ist nicht nur live neben der Maschine zu stehen, nein auch die Aufstellmasse des Bearbeitungzenters sind eindrücklich. Auf über 65 m2 findet das über 40 Tonnen schwere High-Tech-Zenter Ihren Platz.

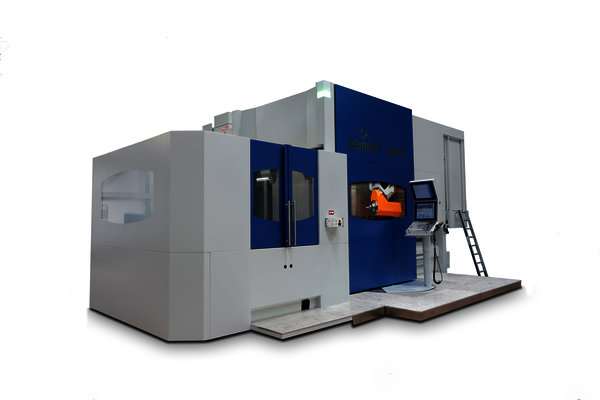

Zwei Besonderheiten der Reiden RX12.

Zum einen ist ein 4-fach Palettenspeicher unmittelbar neben der Maschine angebaut, somit können tagsüber mehrere Teile aufgespannt werden, welche dann in den Abend oder in die Nacht hinein, mannlos gefertigt werden.

Zum andern hat die C-Achse (Ø1200mm -  Paletten) eine Drehfunktion welche den Bearbeitungstisch mit max. 400/min rotieren lässt. So wird es möglich grosse Drehteile, aber auch Kombinationen, wie z.B Dreh, - und Frästeile, aber auch ausschliessliche Frästeile herzustellen. Die maximale Werkzeugabmessungen betragen Ø 250 und einer Länge von 600mm (HSK100)

Auf diesem Bearbeitungszenter werden äusserst, grosse, präzise und komplexte Bauteile bearbeitet, welche in möglichst wenig Aufspannungen hergestellt werden sollten. Den allgemein gilt:  Je mehr Aufspannungen gemacht werden, desto grösser werden Abweichungen und Fehler zu präzisen Geometrien, Formen oder Lagen.

Technische Details:

X-Achse 1300 mm

Y-Achse 1450 mm

Z-Achse 1000 mm / A-Achse 0 – 90°

C-Achse 360° mit Drehfunktion 400 min-1
S-max. 12‘000 min-1
Palettenwechsler mit total 5 Paletten
Werkzeugwechsler 147 Werkzeuge HSK-100

Innere Kühlmittelzufuhr: 80bar

2 Stück Nullpunktspannsystem Parotec: Power Grip SM200

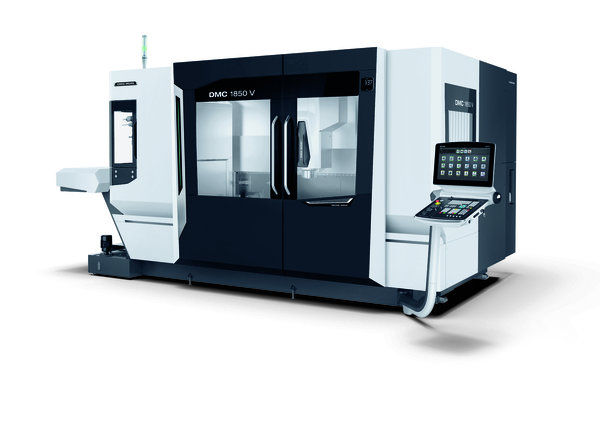

Vorbearbeitungen für lange Bauteile - Vakumspannsystem oder Sonderspannvorrichtungen. Nicht in jedem Fall sind 5 Achsbearbeitungen nötig, manchmal reicht schon eine 3 achsige Bearbeitung um ein Bauteil zu fertigen. Solche Bearbeitungen bewerkstelligen wir mit dieser Maschine hier. Das selbe Prinzip wie bei der DMF200-8, jedoch etwas kürzer in den Verfahrwegen und ohne 4 + 5 Achse.
Mit unseren flexibeln Lochrasterplatten können wir Spannmodule, Vakumplatten, oder ganze Vorrichtungen auf diese Lochrasterplatten aufbauen. Zusätzliche Flexibilität mit dem Nullpunktspannsystem Power Grip SM200 von Parotec

Technische Details:

X-Achse 1850 mm
Y-Achse 700 mm
Z-Achse 550 mm
S-max. 1 20‘000 min-1
Werkzeugwechsler 60 Werkzeuge HSK-63
Innere Kühlmittelzufuhr: 40 bar
Spannsystem: 3 Stück Nullpunktspannsystem von Parotec, Power Grip SM200

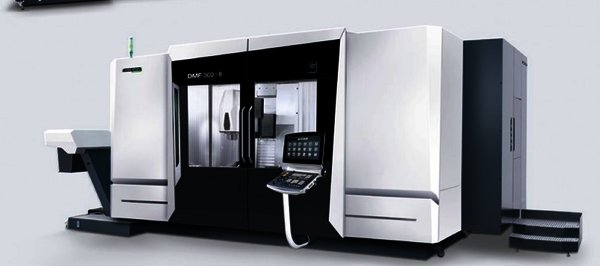

Viel Verfahrweg für lange Bauteile und komplexe Bearbeitungen - Made in Germany
Die stabile Fahrständermaschine hat einen, abgesehen von der C-Achse, feststehenden Bearbeitungstisch.
Sämtliche Achsen werden über den Fräskopf gefahren. Das Nullpunktspannsystem Power Grip SM200 von Parotec, bietet ungeschlagene Wiederholgenauigkeit und Präzision. Aber auch Flexibilität, weil alle unsere Werkzeugmaschinen mit dem selben Nullpunktspannsystem ausgestattet sind. So ist ein Switch von Bauteilen auf eine andere Maschine eine kurze Sache.

Technische Details:

X-Achse 2000 mm
Y-Achse 800 mm
Z-Achse 850 mm
A-Achse 360°

B-Achse ±120°

C-Achse 360° / S-max 50 min-1
S-max. 20‘000 min-1
Werkzeugwechsler 90 Werkzeuge HSK-63
Innere Kühlmittelzufur: 80bar
Eilgang 80m/min

3 Stück Nullpunktspannsystem
Parotec: Power Grip SM200

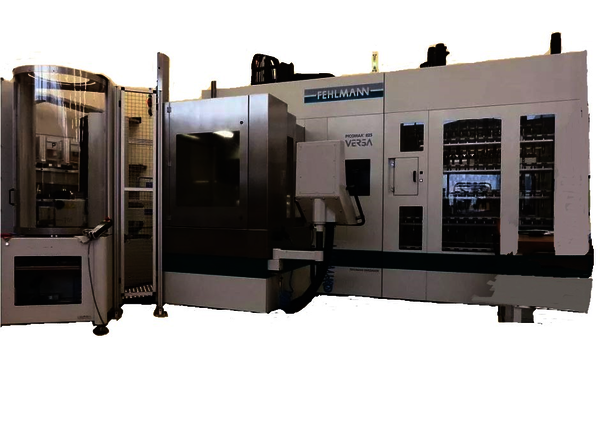

Made in Switzerland, - wir bleiben dabei, Schweizer für Schweizer
Masstäbe die verblüffen lassen, mit 32 Palettenplätzen welche vollautomatisiert in die Bearbeitungzelle der Werkzeugmaschine zugeführt werden können, ist eine rund um die Uhr - Fertigung möglich. Standzeitüberwachung der Werkzeuge, Zwillingswerkzeugdefinition, Bruch und Schnittdruckkontrolle, Priorisierung von Paletten, all das und einiges mehr, vereint der Maschinenbauer Fehlmann aus dem aargauischen Seon mit der Automation von EROWA.

In Sachen Palettisierung bleiben wir uns treu, - alle 32 Paletten sind mit dem Nullpunktspannsystem von Parotec ausgestattet, denn Wiederholgenauigkeit, Präzision und absolute Zuverlässigkeit ist in der Automation ein Muss. Zudem sind wir auch hier äusserst felxibel unterwegs.. denn wenn bei einer Maschine Überkapazitäten vorhanden sind, schnappen wir uns die Palette und gehen damit auf eine andere Maschine.
OMB- Ihr Zerspanungs- Spezialist.

Technische Details:

X-Achse 875 mm
Y-Achse 700 mm
Z-Achse 450 mm
A-Achse 230°
C-Achse 360°
Nullpunktspannsystem Parotec: Power Grip SM200
S-max. 18‘000 min-1
Palettenwechsler mit total 32 Paletten
Werkzeugwechsler 218 Werkzeuge HSK-63

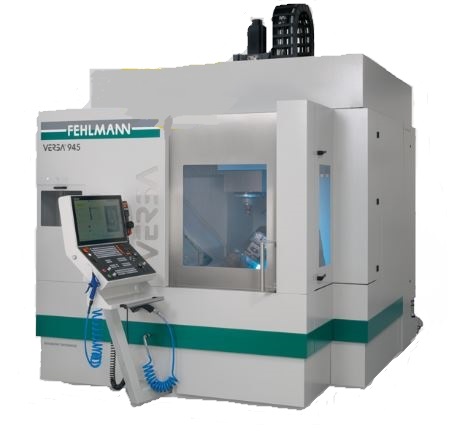

Made in Switzerland,- weil wir dahinterstehen.
Bei nicht allen Bauteilen ist eine Automation sinnvoll. Manchmal muss es schnell gehen, die Teile müssen zügig durch den Fertigungsprozess laufen. Für solche Fälle ist die VERSA 945 die richtige Maschine. Standzeitüberwachung der Werkzeuge, Zwillingswerkzeugdefinition, Bruch und Schnittdruckkontrolle, all das und einiges mehr, vereint der Maschinenbauer Fehlmann aus dem aargauischen Seon.

In Sachen Palettisierung bleiben wir dem Nullpunktspannsystem von Parotec treu.  Denn Wiederholgenauigkeit, Präzision und absolute Zuverlässigkeit ist ein Muss. Zudem sind wir auch hier äusserst felxibel unterwegs.. denn wenn bei einer Maschine Überkapazitäten vorhanden sind, schnappen wir uns die Palette und gehen damit auf eine andere Maschine.
OMB- Ihr Zerspanungs- Spezialist.

Technische Details:

X-Achse 875 mm
Y-Achse 700 mm
Z-Achse 450 mm
A-Achse 230°
C-Achse 360°

S-max. 18‘000 min-1
Eilgang 50m/min
Nullpunktspannsystem Parotec: Power Grip SM200
Werkzeugwechsler, 80 Werkzeuge HSK-63

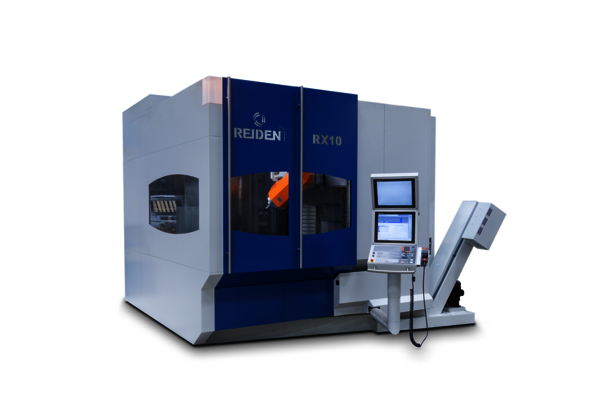

Made in Switzerland, der ältere und kleinere Bruder der RX12

Die Reiden RX10 wurde im Jahre 2015 in Betrieb genommen darum ist sie in dieser Hinsicht der grosse, bzw. ältere Bruder der RX12, ist jedoch bedeutend kleiner als dîe 12 er Baureihe, wesshalb diese auch gerne als kleiner Bruder bezeichnet wird.

Vom System her sind beide Maschinen in etwa gleich aufgebaut. Die Verfahrwege sind jedoch geringer im Vergleich zur RX12. Flexible Teilefertigung von Klein, -und Kleinst - serien in möglichst wenig Aufspannungen. Denn das Prinzip bleibt das selbe:  Je mehr Aufspannungen gemacht werden, desto grösser werden Abweichungen und Fehler zu präzisen Geometrien, Formen oder Lagen.
Darum werden auch auf dieser Maschine, hoch komplexe Bauteile gefräst, welche Formgebunden sind (Stahl oder Aluminiumgussteile). Der grosse Maschinenraum lässt auch zu, dass grosse Bauteile gefertigt werden können, welche eine spzielle Aufspannvorrichtung erfordert, siehe auch (link Aufspannvorrichtungen)

Technische Details:

X-Achse 1000 mm
Y-Achse 1300 mm
Z-Achse 850 mm
A-Achse 0-90°
C-Achse 360°
S-max. 16‘000 min-1
Palettenwechsler mit total 4 Paletten
 Werkzeugwechsler 173 Werkzeuge

HSK-63 Innere Kühlmittelzufuhr: 80bar
